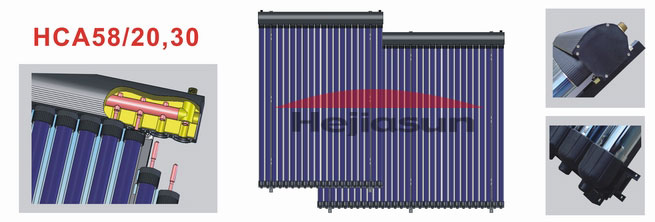

承压太阳能集热器 HCA

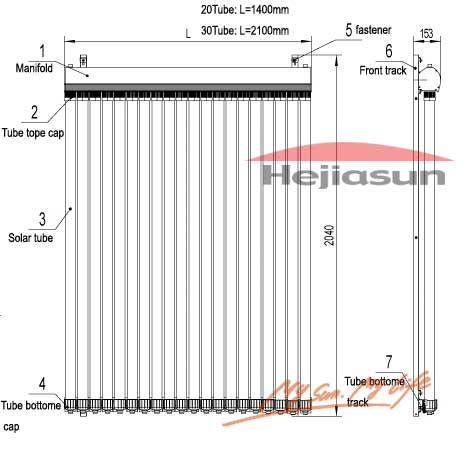

太阳能热管集热器特征: 主要用于太阳能热水器分体系统，设计独特，便于结合已存在的加热系统，更广泛适用于商业，建筑，宾馆，医院，游泳池等项目 产品外形设计独特优美，高效率，低维修，便于更换。即使玻璃管损坏也不影响整个系统工作，而且广泛适用于多种气候。 太阳能热管集热器结构图:
| 热管集热器技术参数 | | | | 产品型号 | HCA-58 | HCA-58 | | 管数(pcs) | 30 | 20 | | 最大吸热面积.(m2) | 2.439 | 1.626 | | 产品尺寸(m) | 1.99*2.1*0.154 | 1.99*1.4*0.154 | | 净重(kg) | 93.5 | 63 | | 进(出)水口尺寸 | G3/4" male thread | | 包装尺寸(carton) | 管子:3ctns 联箱:1ctn 支架:1ctn | 管子:2ctns 联箱:1ctn 支架:1ctn | | 装柜量 20 GP/40GP/40HQ | 63/130/145 | 90/185/210 | | 流量(L) | 1.7 | 1.2 | | 最小流量(L/H) | 108 | 72 | | 额定流量L/H) | 180 | 120 | | 最大流量(L/H) | 1200 | 1200 | | 最大操作压力(Bar) | 6 | | 测试压力(Bar) | 9 | | 循环介质 | 防冻液 (水-乙二醇) | | 最大工作温度.(℃) | 250 | | 提供热水(L/Day) | 240 | 160 | | ΔT | 35℃(辐射>=800w/m2.day) | | 集热器热效率 | 76.4% 76.2% | | 热管里的介质 | 水 | | 热管最初工作温度 | <=30°c<> | | 质保 | 5 年 | | 材料明细 | | | | 型号 | HCA-58 | | 热交换 | 热管 | | 热管材料 | T2 铜 | | 热管尺寸 | 冷:凝端 Ø14; 蒸发端: Ø8 | | 真空管尺寸 | φ47/1500mm or φ58/1800mm | | 太阳能真空管 | 三高管 | | 真空管吸收涂层 | Al-N-Al,铜,不锈纲 | | 铝片材料 | 铝(1.68m) | | 联箱流道材料 | TP2 铜 | | 联箱材料 | 6063 铝合金边框 | | 联箱保温材料 | 玻璃棉 | | 保温层厚度(mm) | 45 | | 保温密度 (kg/m3) | 90 | | 边框材料 | 6063 铝合金边框 | | 边框/联箱表面处理 | 黑色喷塑 | | 密封材料 | EPDM |

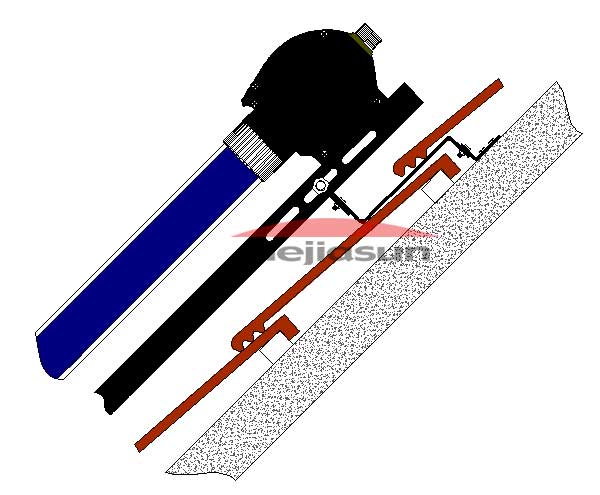

屋顶安装图:
